Questions about the iDryer schematic and component selection

iDryer
1

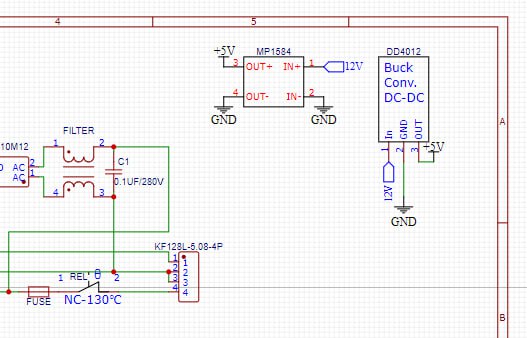

Could someone maybe clarify the dryer schematic?

    • am I understanding this right, that the dd4012 actually isn’t used? Is it an “alternative” to the mp1584?
  2. The NC-130 thermal fuse — should that be normally closed?
  3. And the load cells can just be added at any time and that’s it?
🇷🇺 Оригинал

А может кто прояснить по поводу схемы сушилки?

    • я правильно понимаю, что реально dd4012 - не используется? это “альтернатива” для mp1584 ?
  2. Термопредохранитель NC-130 - это нормально замкнутый должен быть?
  3. тензодатчики можно будет просто добавить в любой момент и все?
2
  1. Yeah, that’s just what was on hand and more or less commonly available.
  2. Yes, it needs to be normally closed.
  3. Yeah, the main thing is that the scale module is soldered on.
🇷🇺 Оригинал
  1. Да, это то что было под рукой и более менее распространённое.
  2. Да, нужен нормально замкнутый.
  3. Да, главное чтоб был распаян модуль весов.
3

Thanks.
I’m trying to put together a parts list to order from Ali now, so I can order it all in one go. Then I’ll decide whether I actually want to build it )

🇷🇺 Оригинал

спасибо.
Пробую сейчас составить список деталей для заказа на али, что бы заказать “одним куском”. А дальше уже буду думать, собирать ли мне )

4

Then just get the kit from the shop. Easier and cheaper.

🇷🇺 Оригинал

так бери кит в магазине. проще и дешевле.

5

Uh, no, not cheaper at all. So far I’ve counted about $30 in parts. + the case…

🇷🇺 Оригинал

Э не, нифига не дешевле. Я пока запчасти насчитал в районе 30 $. + корпус…

6

The question here is how many controllers you want to build. Because all that loose stuff on Ali is usually sold in packs of 10 (and for us it’s often hard to buy it piece by piece).

🇷🇺 Оригинал

Тут вопрос сколько контроллеров ты хочешь собирать. Потому что вся рассыпуха на алишке обычно продается по 10 штук (а у нас поштучно купить часто проблематично).

7

Yeah, that’s exactly the point, those $30 are for a whole batch… and overall it’s cheaper.

I’ll keep asking questions.

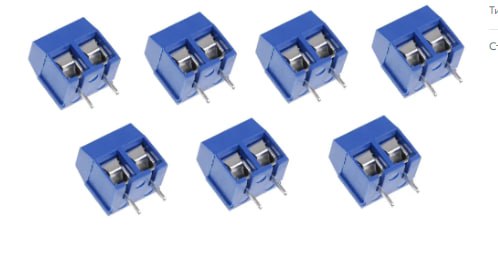

KF128-5.08-2P — is it supposed to be installed as a pair? Or can I just get a single 4-pin one right away?

🇷🇺 Оригинал

так в том то и дело, что эти 30$ - это сразу на пачку получается… и в сумме - дешевле.

продолжу задавать вопросы.

KF128-5.08-2P - предполагается ставить парой? Но можно взять просто сразу на 4 вывода?

8

There’s no real difference, because the terminal block itself doesn’t have an internal connection anyway, only through the PCB

You can use 2 terminal blocks with 2 contacts each, or 1 with 4.

🇷🇺 Оригинал

Разницы особой нет, все равно в колодке самой по себе нет контакта, только через плату

Можно 2 колодки по 2 контакта, можно 1 на 4

9

Yeah, I get that, just thought maybe there’s some catch — like the PCB is laid out so only 2-pin ones can be soldered in…

🇷🇺 Оригинал

это я понимаю, просто мало ли - может есть нюанс - типа плата разведена так, что только по 2 можно запаять…

10

Well, in theory they use 1 with 4 contacts

If you’re ordering a комплект

🇷🇺 Оригинал

Ну по идее ставят 1 на 4 контакта

Если заказывать комплект
